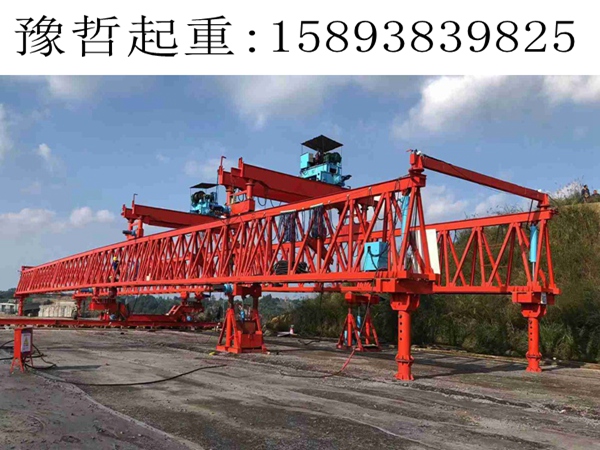

　　广东架桥机租赁公司架桥机的构造及工作原理

　　1、 架桥机的构造及工作原理提要：由4个主横梁、4台主横梁纵移台车、2个起重行车、2台起吊卷扬机等组成。"三合一"减速机装置在起重行车车架上，经过链传动使起重行车车架及钢轮在主横梁轨道上行走

　　2．主、辅纵导梁及支撑系统

　　整个架桥机（悬臂吊）纵导梁由两根纵导梁组成。一根纵导梁中有主导梁、辅导梁，各导梁之间用销轴衔接，两导梁之间经过前、中、后横联及斜撑连成一体。

　　支撑系统由前、后支架作为主要支撑，中支腿、后支腿、辅助支腿作为辅助支撑。

　　3．主横梁及起吊系统

　　由4个主横梁、4台主横梁纵移台车、2个起重行车、2台起吊卷扬机等组成。"三合一"减速机装置在起重行车车架上，经过链传动使起重行车车架及钢轮在主横梁轨道上行走，完成卷扬机起吊的横向挪动。主横梁与主横梁纵移平车用螺栓衔接成一体，"三合一"减速机经过齿轮传动使行走轮等组成的台车在A字型桁架的轨道上纵向挪动，完成吊梁前移。卷扬机动作使吊具作上下运动，从而完成整个架梁过程的前后、左右升降各种运动。

　　4．主导梁纵移系统

　　4台摇滚总成装于架桥机导梁下弦处的前、后支架上，导梁靠下弦与摇滚之间产生的磨擦力作纵向挪动。

　　5．前、后支架前移系统

　　电动葫芦与摇滚台车相连，架桥机辅支腿、中支腿、后支腿暂时支撑时，前、后支架台车分开桥面，电动葫芦与摇滚台车用弯板和销轴连成一体，在重力作用下，电动葫芦轮子踏面接触导梁下弦，电动葫芦在下弦铺好的轨道上行走，带动前、后支架纵向挪动，抵达预定的位置。

　　6．由4个液压泵站、12个液压缸及一系列管路和液压元件组成。整机每侧上装有6个油缸，两个泵站。泵站作为油缸的动力源，4个油缸分别位于纵导梁的前、中、后位置，用于整机的辅助支撑、整机抬起。

　　7．由主控箱、操作箱、控制回路等组成，能同时及分别控制30台电机按工作程序停止。
